微機控制電液伺服式萬能試驗機
- 價格：???WAW-300B
- 型號：???WAW-300B
一、簡介

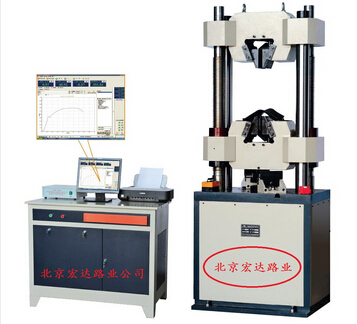

主機為兩立柱、兩絲杠、油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。測控系統采用全數字多通道閉環測控系統，具有三閉環功能，即可以進行應力、應變、位移閉環等控制方式，并可以進行無沖擊切換，其應力速度和應變速率完全符合國標GB/T228.1-2010等其它金屬拉伸試驗標準要求。
本系列產品的國家計量檢定規程，我公司為參加起草單位
本系列產品的測控軟件已通過國家鋼鐵研究院的評審
二、 傳動系統
下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動，實現拉伸、壓縮空間的調整。
三、 液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力、等速位移等的控制。
四、 控制系統
l 支持進行拉伸、壓縮、剪切、彎曲等試驗；
l 支持開放編輯試驗、編輯標準和編輯步驟，并支持導出導入試驗、標準和步驟；
l 支持試驗參數自定義；
l 采用開放式的EXCEL報表形式，支持用戶自定義報表格式；
l 查詢打印試驗結果靈活方便，支持打印多個試樣，自定義排序打印項目；
l 程序自帶強大試驗分析功能；
l 程序支持分級管理兩級（管理員、試驗員）用戶管理權限；
五、軟件描述
（1）主界面
(2)試驗界面
（3）試驗步驟
（4）試驗記錄查詢
（5）數據處理分析界面：可根據用戶要求自動求取，ReH 、ReL、Fm、Rp0.2、Rt0.5、Rm、E等
試驗結果。
（6）試驗報告界面
六、安全保護裝置
當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
當活塞升起達到上極限位置時，限位保護，油泵電機停機。
當橫梁下降達到設定位置時，限位保護，減速機停機。
七、 主要性能技術指標
|
最大試驗力（kN） |
300 |
|
試驗力測量范圍 |
2%-100% |
|
試驗力示值相對誤差 |
＜ 示值的±1% |
|
試驗力分辨力 |
最大載荷1/300000 |
|
變形示值相對誤差 |
＜ 示值的±1% |
|
變形分辨力 |
最大變形量1/300000 |
|
最大拉伸試驗空間 |
700 |
|
壓縮空間 |
450 |
|
活塞行程 |
150 |
|
立柱間距 |
440 |
|
圓試樣夾持范圍 |
Φ6-Φ26 |
|
扁試樣夾持厚度 |
0-30 |
|
扁試樣最大夾持寬度 |
75 |
|
壓盤尺寸 |
200*200 |
|
彎曲支點兩點間最大距離 |
300 |
|
彎曲支滾寬度 |
140 |
|
夾緊方式 |
液壓夾緊 |
|
主機外形尺寸 |
750*600*2000 |
|
油源控制臺尺寸 |
1100*750*1000 |
|
電機總功率（kW） |
2 |
|
總重量 |
1800 |
八、出廠標準配置清單
|
試驗機主機 |
兩立柱、兩絲杠、油缸下置式 |
1臺 |
|
負荷傳感器 |
寧波鎮海 |
1只 |
|
伺服控制油源 |
宏達路業專有技術 |
1臺 |
|
軟件測控系統 |
含軟件、引伸計、位移傳感器 |
1套 |
|
電器控制系統 |
宏達路業專有技術 |
1套 |
|
計算機 |
聯想商用品牌電腦 |
1臺 |
|
打印機 |
噴墨式打印機 |
1臺 |
|
圓試樣拉伸輔具 |
Φ6-Φ13、Φ13-Φ26 |
各1套 |
|
扁試樣拉伸輔具 |
0-15mm |
1套 |
|
壓縮輔具 |
200*200 |
1套 |
|
彎曲輔具 |
支滾直徑30mm |
1套(兩件支座、一件彎頭) |
|
說明書\合格證\裝箱單 |
----------- |
1套 |
九、 技術情報和資料的保密
1. 本技術方案屬于我公司技術資料，用戶應對我方提供的技術情報和資料承擔保密義務，不論本方案是否采用，本條款長期有效；
2. 我方對用戶提供的技術情報和資料亦應承擔保密義務。
